GPS module BT359, a.k.a. CoPilot
Uit de aktie http://www.samenkopen.net/action/324019
Zie hier de weergave op m'n iPaq
En hier zie je twee terminal vensters (hterm) open staan en kun je zien hoe de NMEA informatie eruitziet.
Het bovenste
venster laat de data zien die uit de FTDI232R komt: deze chip luistert
op TP4 van de module. Zoals te zien is heeft deze GPS-module geen fix:
teveel storing van monitors, verlichting en PC
Het onderste
venster is van de tweede GPS-module, en die praat via BlueTooth met de
PC. Deze GPS-module ligt op zolder, en ik zit één
verdieping lager achter de PC: die heeft wel een fix.
Het volgende deel op deze pagina is voor de knutselaars onder de deelnemers. Gewone gebruikers kunnen hier afhaken ;-)
Zo. Tijd om
eens uit te zoeken hoe deze module te hacken is. Nou klinkt dat nogal
heftig .... het komt er op neer dat ik op zoek ben gegaan naar waar
signalen afgetapt kunnen worden voor andere toepassingen. Denk aan een
klok die bloed-nauwkeurig is omdat de tijd van GPS wordt verkregen.
Maar ook: hoe het BlueTooth-deel gebruikt kan worden om draadloos
vanuit een eigen toepassing met je PC te kunnen communiceren. Robot
bijv. En hoe we er een microcontroller tussen kunnen zetten die de
oorspronkelijke funktie niet aantast, maar wel de mogelijkheid geeft om
veel meer uit deze module te halen.
Het uit elkaar halen van de CoPilot:
Achterdeksel
afnemen, accu eruit, 4 kruiskop schroefjes losdraaien. Nu kan het
zwarte voorpaneel losgenomen worden van het zilvergrijze middendeel: ga
met je nagel tussen deze twee delen; aan beide lange zijden zitten twee
clips die het voorpaneel aan het middendeel vasthouden. Zodra het
middendeel loskomt: let op de batterijcontacten: die moeten een beetje
begeleid worden om uit het middendeel te halen.
De print zit
vast aan het voorpaneel: de sticker waar CoPilot op staat houdt de
metalen afschermingen gevangen. Je kunt het losnemen met gepaste kracht
natuurlijk, maar nodig is het niet. De kleefkracht van de sticker is
enorm !
Ik heb de
print wel helemaal vrij gemaakt uit de behuizing, en dat gaf de
mogelijkheid om er een kiekje van te maken. De metalen kap over het
BT-gedeelte heb ik daarvoor even verwijderd. Loodvrij soldeer, dus een
extra hete soldeerbout nodig !
De eerste stappen: 4V aansluiten op de accu aansluitingen. Knopje indrukken en even vasthouden.
De krokodillenbek is van een scope-probe, en met de scope op zoek naar de signalen.
Dat was
makkelijker dan ik verwachtte: TP4 levert de seriële informatie.
Op TP5 kun je "mee-luisteren" naar wat de BT seriële poort
"vertelt" aan de GPS-module.
Voor de meeste mensen is TP4 voldoende. Ground zit overal, dus die heb je ook beschikbaar.
Het signaal op
TP4 kun je rechtstreeks gebruiken in een uC (microcontroller): de
polariteit is conform, en de niveau's liggen op 0 resp 3.3V
Baudrate
bedraagt 38400bd. Aan de BT-kant is wordt het automatisch geregeld
(BT-faciliteit), maar aan de GPS-kant is het echt alleen 38400bd.
Als je
nixie-klok het NMEA-protocol "verstaat", ben je snel klaar. Maar het is
niet ondenkbaar dat er een hh:mm:ss formaat aangeleverd moet worden. En
daarvoor hebben we uC's :-)
Tja, en bij
het onderzoeken kan wel eens wat misgaan: ietsje te veel kracht op de
draad die aan TP4 zat, en WEG is het pad-je :-(
Nou ja, dat is deel van het spel zullen we maar zeggen. Gebruik dus een dun, soepel draadje.

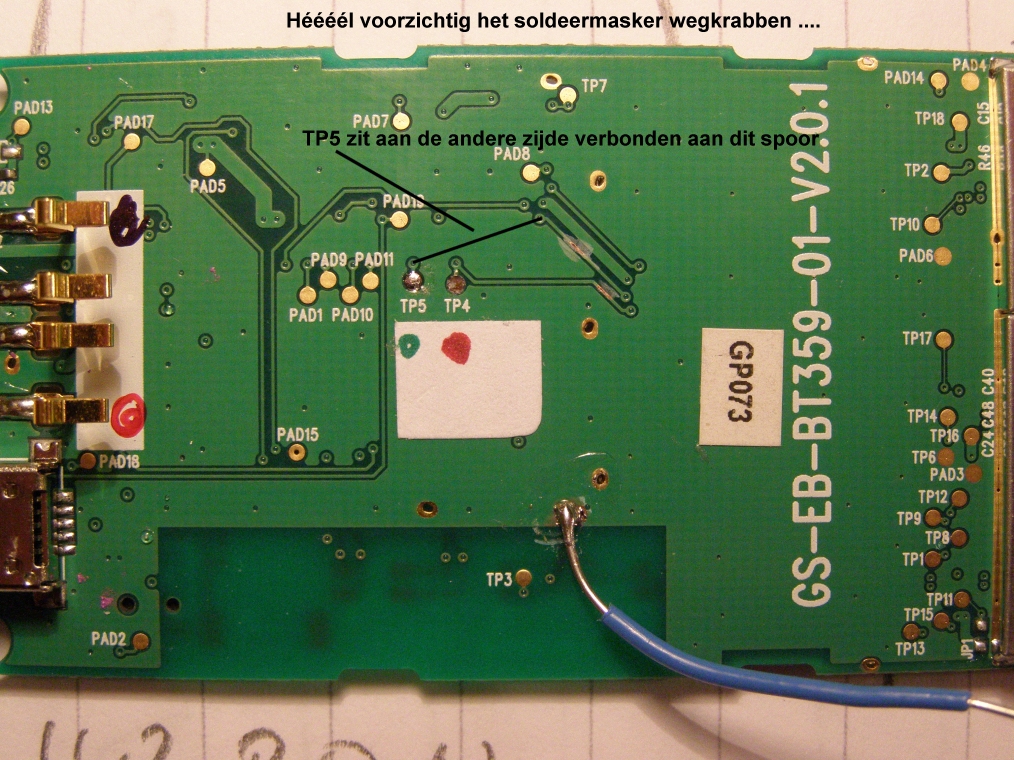

Volgende fase
Flux gebruiken ! Ziet er niet mooi uit, maar is naar mijn mening noodzakelijk.
Ja, en nu maak ik een grote sprong, want van de tussenliggende fases heb ik geen foto's.
Ik heb een
opening gemaakt in de behuizing zodat ik bij de signalen kan komen
zonder het apparaat weer helemaal open to moeten maken.
De sporen heb
ik doorgenomen met een freesje, en vervolgens de verbindingen weer
hersteld met een draadje. Apenhaar (nieuwe spelling)
ALs je de uC
wilt voeden vanaf deze print: het "dikke" spoor (alles is relatief),
waar de groene tekst bij staat is de voedingslijn naar de GPS. Dat weet
ik niet 100% zeker, maar aangezien er geen andere verbindingen voor in
aanmerking komen MOET ie het wel zijn. De spanning is niet "schoon" dus filter met een spoeltje (100uH) en een tantaal-elco (10uF of meer) om de uC te voeden.
Schematisch samengevat hebben we dit:
(dubbel klik om de afbeelding goed te bekijken)
Dit is een voorstel om de data ook in een uC in te lezen. De envoudigste ingreep.
We kunnen ook twee stappen verder gaan en overgaan tot een full-hack:
(ik heb hier de conditionering van signalen weggelaten)
Tot zover.
18 februari 2010, 17.45u
